Щит управления камерой созревания сыра
Не отдельный терморегулятор, а центр процесса: принимает показания датчиков, сравнивает их с уставками и координирует оборудование камеры.
Материал подготовлен по руководству пользователя, редакция 15.12.2023
Главная роль
Один процесс вместо набора приборов
Камере созревания недостаточно просто включать холод или увлажнение. Температура, влажность и движение воздуха влияют друг на друга, поэтому исполнительные узлы должны работать по общей логике.
Щит управления принимает фактические значения от датчиков, ведёт регулирование по заданным параметрам и формирует команды компрессору, вентиляторам, нагреву, увлажнителю и другим предусмотренным проектом узлам.
Флагман — потому что именно здесь отдельные агрегаты становятся одной климатической системой.
Контур управления
От измерения — к действию
Автоматика постоянно сопоставляет состояние камеры с заданным режимом и включает нужное воздействие. Оператор видит не только цифры, но и причину происходящего.
- 01Измерить
Датчики передают состояние
В систему поступают показания температуры камеры, температуры испарителя и влажности.
- 02Сравнить
Контроллер сверяет с уставками
Программируемая логика определяет, какое воздействие требуется для возвращения к режиму.
- 03Выполнить
Оборудование получает команду
Щит управляет компрессором, вентиляторами, нагревом и увлажнителем; донагревателем — если он предусмотрен проектом.
- 04Зафиксировать
События остаются в истории
Журналы и архивы помогают проследить работу механизмов, аварии и показания датчиков.
Панель оператора
Всё важное — на уровне решения
На главном экране собраны текущие значения, уставки и состояния исполнительных механизмов. Отсюда оператор переходит к авариям, настройкам, журналам и трендам, не разыскивая информацию по разным приборам.
- Контроль режимаТемпература, влажность, оттайка и состояние установки.
- Понятные аварииАктивный сигнал выделяется цветом, реакция системы определяется логикой.
- История процессаАрхивируются показания датчиков, события механизмов и аварийные сигналы.
- Сервисные функцииКалибровка и симуляция датчиков помогают при настройке и проверке.
Реальные экраны
Интерфейс показывает процесс, а не прячет его
Четыре рабочих экрана показывают путь оператора: от общего состояния камеры до активного сигнала, истории событий и сервисных данных.

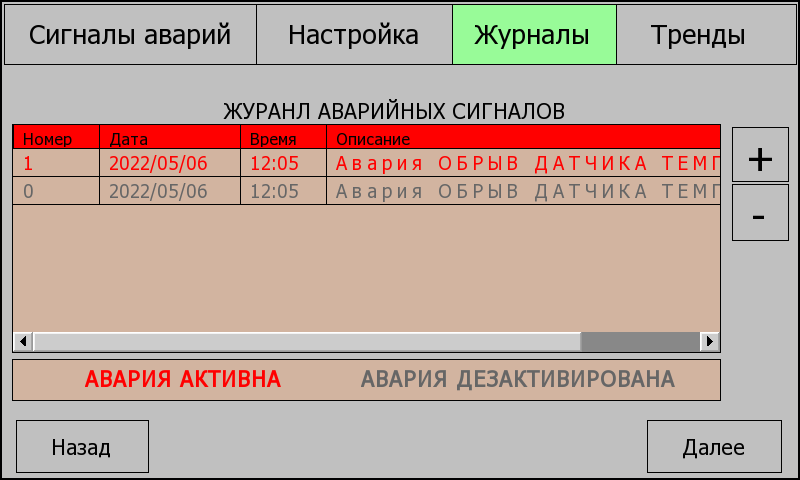

Система фиксирует появление и снятие каждого сигнала с датой, временем и понятным описанием. Оператор может восстановить последовательность событий и увидеть, когда камера вернулась в штатный режим.

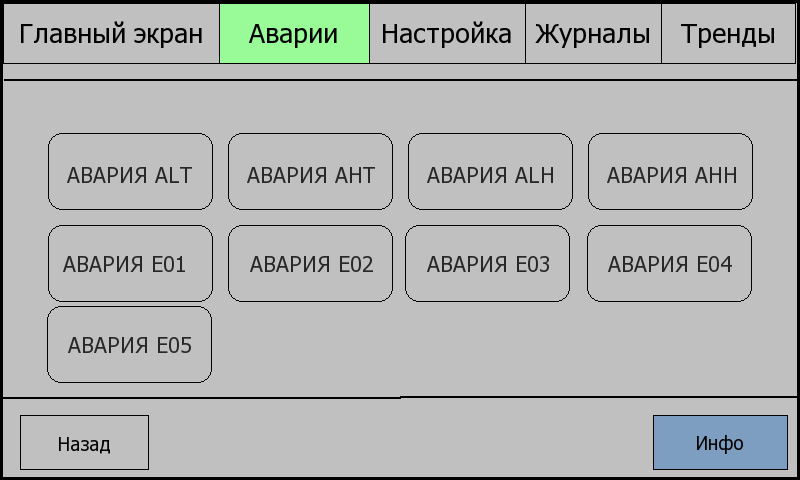

Текущие предупреждения вынесены отдельно: видно, какой узел требует внимания прямо сейчас.

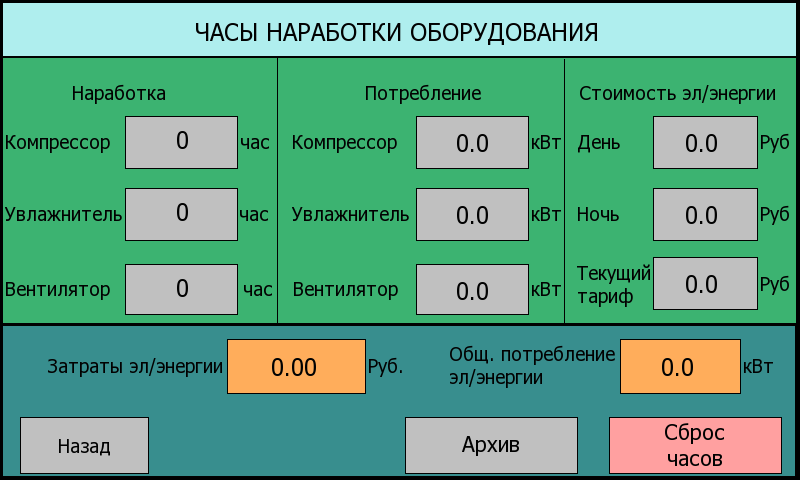

Сервисные данные по механизмам собраны в одном месте, чтобы оценивать их фактическую работу.
Температура, влажность, уставки и состояния подключённого оборудования сведены в единую рабочую картину. Так оператор сначала понимает, что происходит в камере, а затем при необходимости переходит к деталям.
Аппаратная основа
Промышленная логика внутри
В исполнении, описанном в руководстве, задачи разделены между двумя промышленными устройствами: контроллером и панелью оператора.
Контроллер обрабатывает показания и аварийные сигналы, запускает алгоритмы исполнительных механизмов и обменивается данными с HMI. Интерфейс остаётся верхним уровнем управления, а рабочая логика выполняется контроллером.
Принцип архитектурыПанель показывает.
Контроллер управляет.
управления
